【お問合せ】
電圧ロガーLR504xの結線方法について教えてください。プレヒート信号を利用しない場合、接続ケーブルのプレヒート信号用の線(黄線と白線)は、どうしたら良いでしょうか?
※LR5041とは:LR5041(50mV)、LR5042(5V)、LR5043(50V)
【回答】

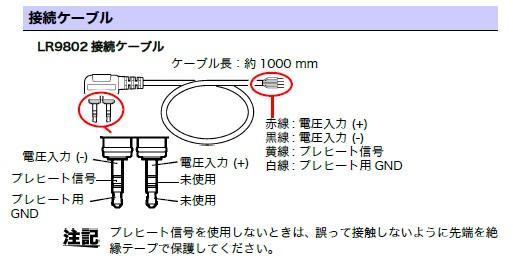

LR504xの接続ケーブルLR9802は4芯です。
電圧信号は赤(+)と黒(-)に接続します。
プレヒート機能を利用しない場合は、プレヒート信号用の線(黄線と白線)は開放状態にしておき、他の線とショートしないように、絶縁テープで止めてください。
※プレヒートとは?
データロガーに入力させるセンサに電源が必要な場合において、ロガーが記録する前に、センサの電源を制御させる信号をロガーから出力させて記録を取るといった機能です。
【修正】2022年2月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
