【お問合せ】
メモリハイロガーLR8450で、4-20mAの計測信号を記録したいが測定レンジがない。 記録する方法はありますか？
【回答】
メモリハイロガー、メモリハイコーダは電圧入力になっていますので、4-20ｍAを直接入力することはできません。4-20mAを測定する場合は250Ωのシャント抵抗を入れると、抵抗の両端の電圧が1-5Vになりますので、その電圧を測定してください。その際メモリハイロガーの測定レンジは1-5Vにしていただくと便利です。
※シャント抵抗はお客様でご用意ください

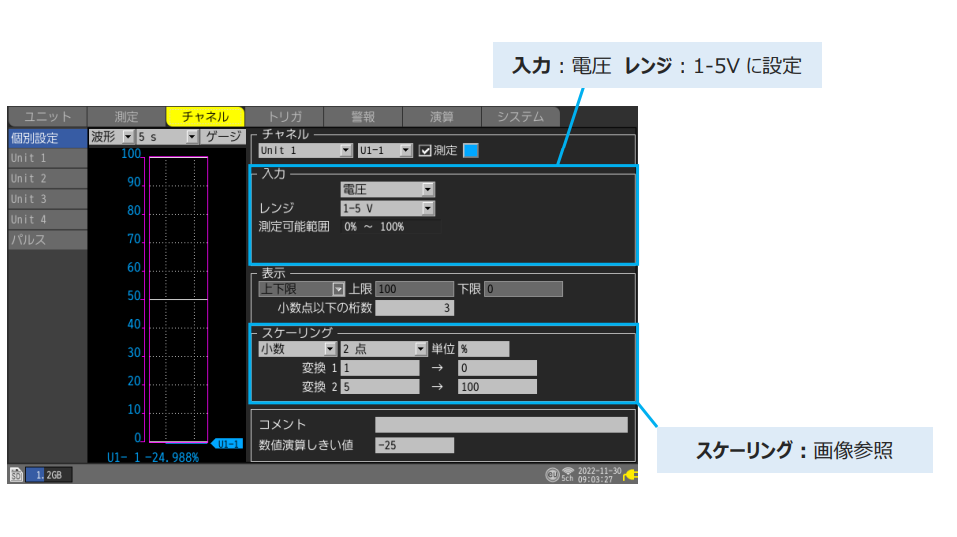

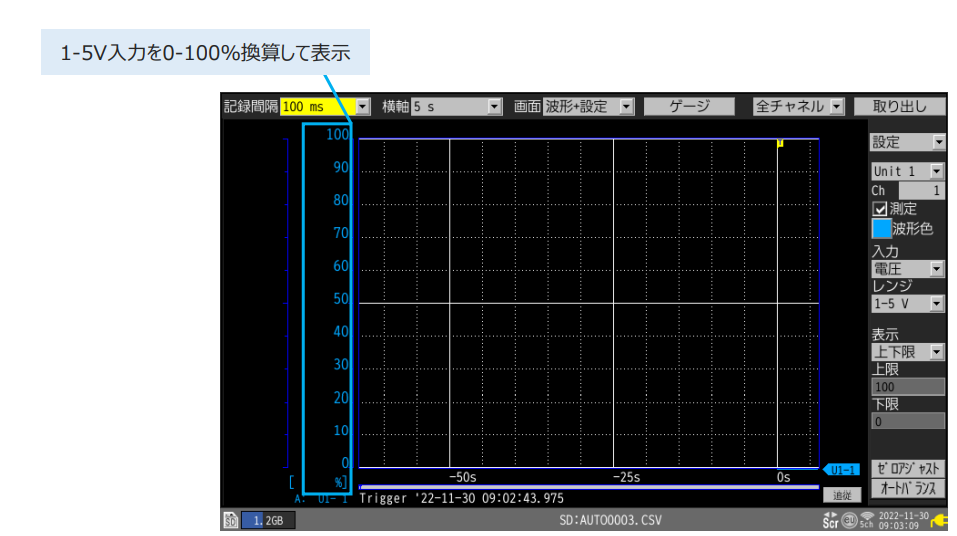

また以下のようにスケーリング機能を併用すると任意の値に表示値を換算することができます。
【修正】2023年2月
