【お問合せ】

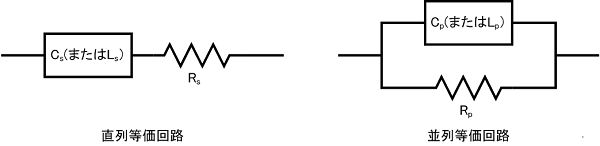

直列等価回路、並列等価回路のどちらを選択すれば良いでしょうか？
【回答】
LCRメータ側では、測定対象がどちらの回路モードなのかを判断することができませんので、誤差を低減するためには正しい等価回路モードを選択する必要があります。
一般的に、大容量のコンデンサや低インダクタンスなどの低インピーダンス素子（約100Ω以下）を測定する場合には直列等価回路モードが用いられ、低容量のコンデンサや高インダクタンスなどの高インピーダンス素子（約10kΩ以上）を測定する場合は、並列等価回路モードが用いられます。約100Ω～約10kΩのインピーダンスなど等価回路モードが不明な場合は部品製造元にご確認をお願いいたします。
【作成】2017年5月
