【お問合せ】
LCRメータIM3536で、オープン補正を実施したところ以下のようなワーニングメッセージが出ました。どうすれば出なくなりますか？
「Completed Normally. Correct cable length setting？」
【回答】
正常な補正値が取り込めなかったとき、このようなウィンドウが表示されます。この場合「EXIT」を押すと取得した補正値が有効となりますが、この補正値は保証できる値ではありません。
対策として以下のようなことが考えられます。
- 接続しているケーブル長とケーブル長設定が合っているかご確認ください。
-
ケーブル長設定が合っているが、今回のワーニングメッセージが出る場合、IM3536で利用可能なテストリードか確認してください。
IM3536で利用可能なテストリードは「特性インピーダンス50Ω」の製品です。古い日置電機製LCRメータのテストリードは「特性インピーダンス75Ω」でした。古いテストリードをIM3536で利用すると、今回のようなワーニングメッセージが出ることがあります。
※電圧モニタ値から接続しているケーブル長を判別しています。ケーブルの種類や長さ、オープン補正時のインピーダンス値によっては正しく判別できない場合もございます。
旧型（特性インピーダンス75Ω）のテストリード（画像は9140）

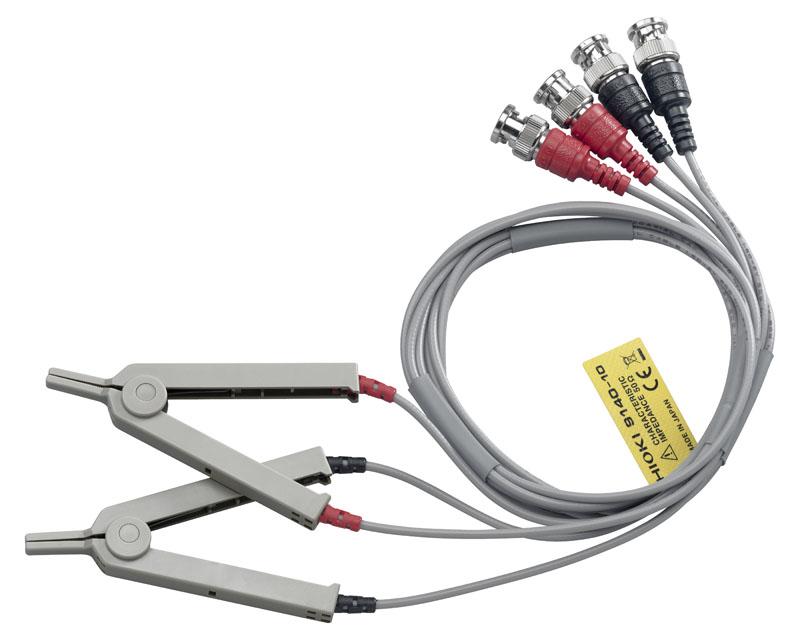

新型（特性インピーダンス50Ω）のテストリード（画像は9140-10）
