【お問合せ】
太陽光パネルの絶縁抵抗測定をしています。パワコン側の開閉器を切って測定していますが、画面が赤くなります。
【回答】
測定の前にパワコン側の開閉器だけでなく、接続箱の断路器もOFFにしてください。また測定経路に避雷器やサージアブソーバがある場合は切り離してください。

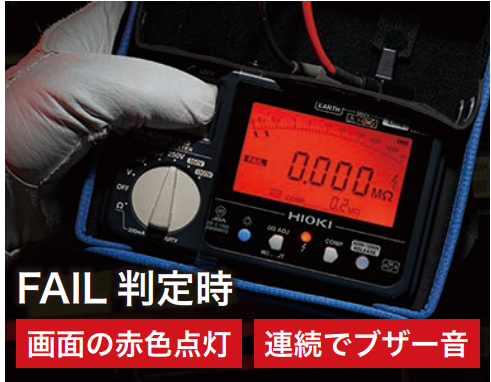

ディスプレイが赤くなるのはコンパレータ機能が作動するためです。絶縁抵抗が設定された抵抗値より低い場合にバックライトが赤色点灯します。
測定方法については製品情報も参考にしていただければと思います。
絶縁抵抗計IR4053
絶縁抵抗計シリーズカタログより抜粋
