【お問合せ】
クランプ電流計などのジョーに、△マークがあるものと無いものがありますが、これはどのような意味でしょうか。
【回答】
ジョー(コア)の△マークはジョーの中心を示しています。できるだけジョーの中心で測定することで、より正確な測定が可能です。(製品によって△マークの無いものもあります)

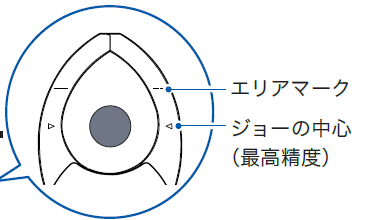

また、CM4141-50は△マークの他にエリアマークがあり、電線をエリアマークよりも中心側で測定すると、より高確度な測定が可能です。
この両端の△マークを結んだ位置に電線の中心を配置すると、測定確度内でより正確な値が得られます。△マークがある場合はなるべくそこを結んだ個所を中心に電線をはさむようにしてください。
なお、△マークがないクランプにつきましては、どの場所で測定しても、各製品の仕様で規定されている「導体位置の影響」の確度内で大きな変化はありませんが、できるだけクランプ円内の中心に近い部分で電線を配置することが望ましいとされています。
【修正】2020年3月
