【お問合せ】
クランプオンAC/DCハイテスタ3284から波形出力してメモリハイコーダで見ていますが、交流波形がおかしい。
【回答】
出力設定をご確認ください。(必ずRECまたはMONを設定してください)
AC/DCクランプの3284/3285は電流レンジフルスケールの「2000」カウントに対しAC/DC1Vを出力します。

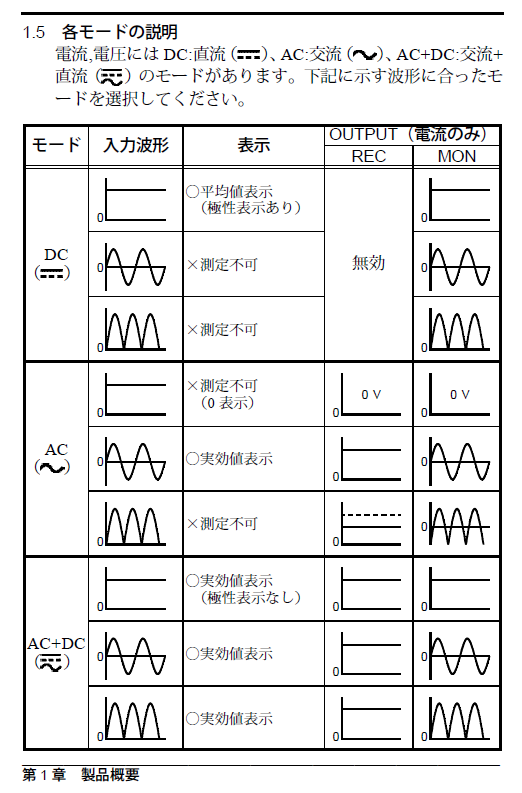

出力タイプは、「REC」記録出力か「MON」モニタ出力(波形出力)が選択できます。
DCAモードでは「MON」のみ有効です。
出力機能が設定されているとき、「APS」(オートパワーセーブ)は無効になります。また出力機能OFFの時は「APS」が点灯し、APSが有効になります。
※出力設定(REC/MON)されていないとおかしな波形が出力される場合があります。
※3284は2022年1月、3285は2021年12月に廃止となっております。代替製品はCM7290、CM7291となります。
【修正】2020年5月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
