【抵抗計】判定信号（BCD）が出ません

【お問合せ】

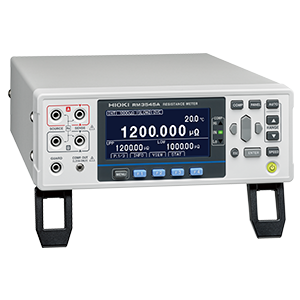

抵抗計RM3545を使用中。

判定信号が外部I/Oから出ません。どのようなことが考えられますか？

【回答】

RM3545・RM3545A・RM3544-01は「判定モード」と「BCDモード」を切り替えてご使用いただけます。判定信号が出力されないときはI/O設定で「JUDGE/BCD」を「JUDGE（判定モード）」に変更してみてください。

※RM3545・RM3545A・RM3544-01共通。RM3544は外部I/O及びインターフェイスがありません。

※初期設定「JUDGE」ですが、他の方が変更している可能性もあります。



＜ピン番号＞

JUDGE（判定モード）：11番＝HI、12番＝LO、30番＝IN
BCDモード：11番＝HILO、30番＝IN
（12番はBCD関連の信号に割り当てられます）



 その他に確認する箇所

• トリガはかかっていますか？
• エラーになっていませんか？
  測定値が表示されていない場合は、判定せず出力も出ません
• NPN/PNPの設定は？



【修正】2024年11月
