【お問合せ】
AC/DCカレントセンサCT6904は、製品カタログでは従来品に比較して非常にきれいな波形になっていますがフィルタなど入れていませんか？
【回答】
フィルタなどは入れておりません。

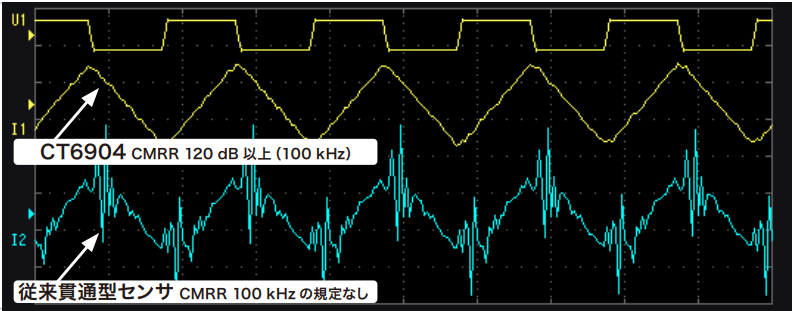

製品カタログの写真はスイッチング波形100kHzを、従来機種9709（帯域100kHz）で測定した波形を載せていますが、従来品ではコモンモードノイズの影響を受けていることがわかります。これに対して、AC/DCカレントセンサCT6904は周波数帯域が4MHzで余裕があること、CMRR=120dB以上という優れたノイズ特性によりノイズの影響を受けないきれいな波形になっています。
※9709は2020年5月に廃止となっております。
CT6904カタログより抜粋
【修正】2018年11月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
