【お問合せ】
メモリハイコーダのトリガ出力でリレーを動作させたい（警報器を動作させたい）。
【回答】
メモリハイコーダのトリガ出力（TRIG.OUT）はメモリハイコーダの同期運転のための出力機能で、直接リレーを駆動させることはできません。メモリハイコーダのトリガ出力は、HIGH（4.5～5.0V）からLOW（0～0.5V）に10ms以上のアクティブLOWのパルス信号（オープンコレクタ出力）が出るだけです。

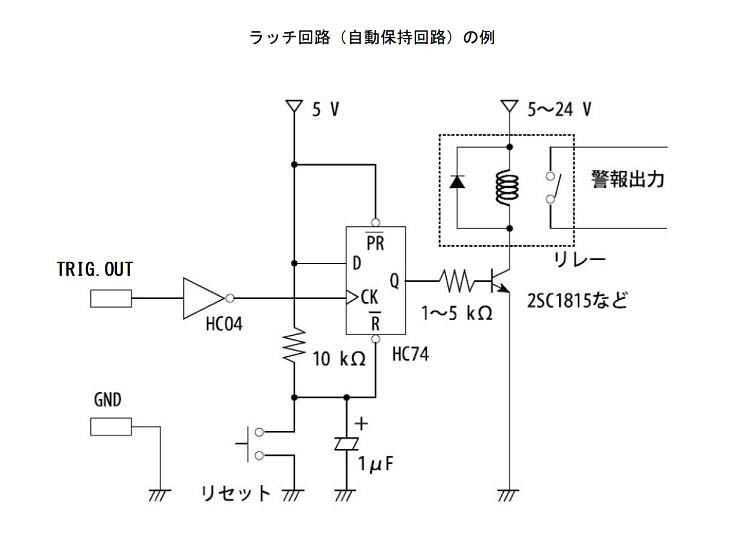

トリガ出力（TRIG.OUT）でリレーを動作させるには、自己保持させるラッチ回路とリレーを動作させるための回路（トランジスタ）が必要となります。また、それら動作させるための電源も必要となります。（下図参考）
トリガ出力の詳細は各取扱説明書をご覧ください。
【修正】2022年10月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
