【お問合せ】
高電圧絶縁抵抗計IR3455の接続方法や測定端子の極性について教えてください。
【回答】
IR3455の測定端子は赤がプラス、黒がマイナスになっています。

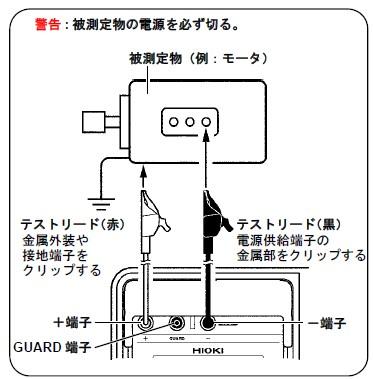

通常、赤をアース側、黒をライン側に接続し、対象物の絶縁抵抗を測定します。（下図参照）
尚、JIS対応の絶縁抵抗計（IR4000シリーズなど）は負極性になっており、黒をアース側、赤をライン側に接続します。
【作成】2021年6月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
