【お問合せ】
スラリー解析システムでは、どのようなインピーダンスデータが解析できますか？
（電極セルの金メッキ表面とニッケルメッキ表面の使い分け）
【回答】
図1のようなインピーダンスデータを解析することを前提としています。インピーダンスデータのナイキストプロットで確認します。

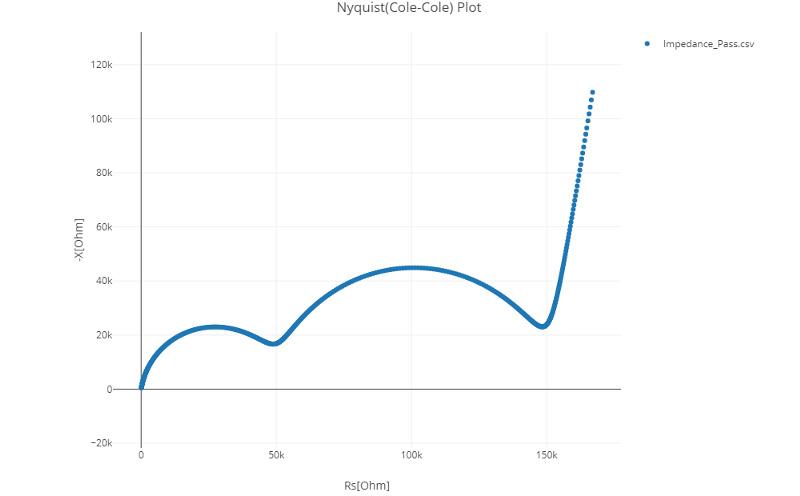

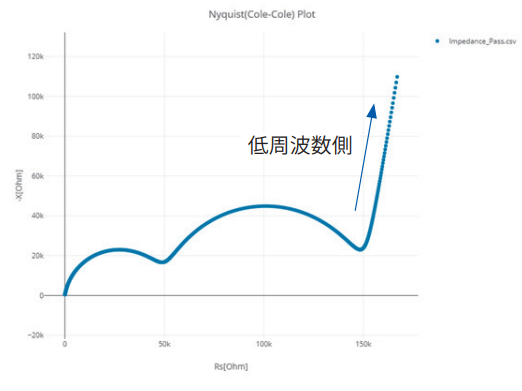

図1．解析できるインピーダンスデータ
- 緩和過程が含まれている（ナイキストプロット表示したときに、円弧が観測される）
- 電極セルの電極ピンとスラリーの界面は電気二重層容量だけとなっている（ナイキストプロット表示したときに、低周波数側が直線となっている）
次のようなデータの場合、解析エラーとなるおそれがあります。

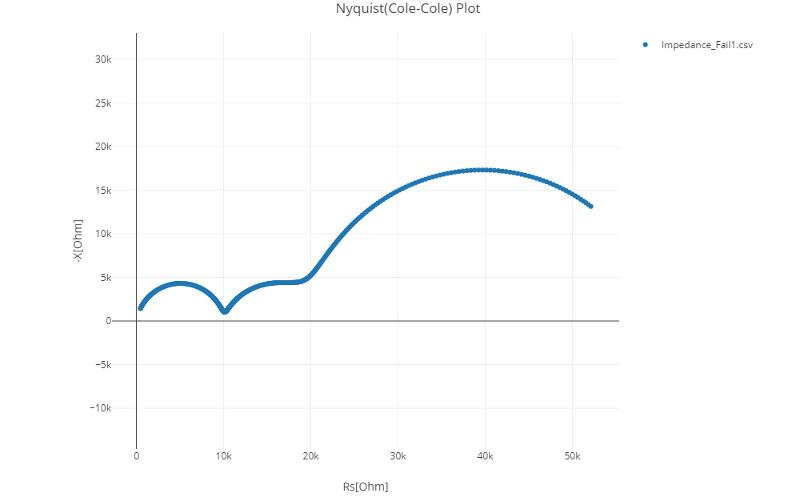

図2．解析できないインピーダンスデータ1
電極セルの電極ピンとスラリーの界面が電気二重層容量だけでない。（ナイキストプロット表示したときに、低周波数側が直線となっていない）
電極ピンがスラリーと電気化学反応していることが考えられます。金メッキ表面の電極セル（SA9001-01）を使用することにより、改善する可能性があります。あるいわ、スラリー中の導電材料が電極ピンに直接接触していることも考えられます。電極材料の濃度を下げる、または分散処理を進行することにより改善する可能性がります。

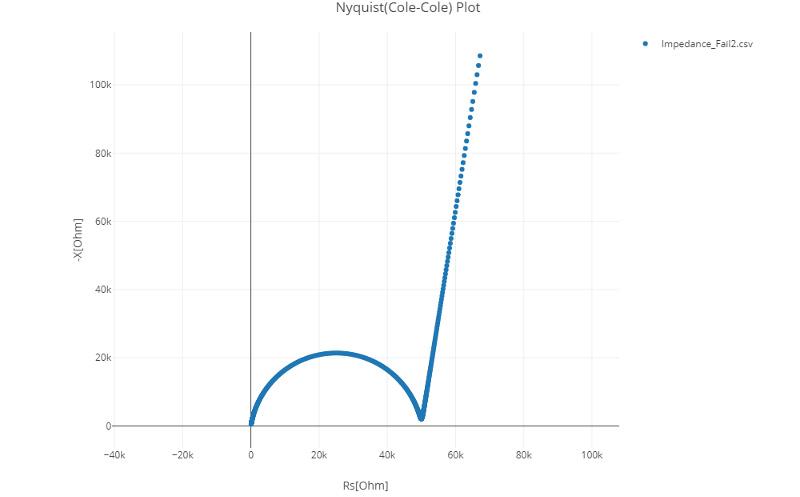

図3．解析できないインピーダンスデータ2
スラリーのバルクと界面の周波数特性が近い。（ナイキストプロット表示したときに、円弧と直線の境界が不明確）
スラリーと電極ピンの界面形成が不十分です。この場合、安定した測定ができず、測定値が経時変化するおそれがあります。水系スラリーの場合、金メッキ表面の電極セル（SA9001-01）を使用することにより、充填直後で測定値が安定する可能性があります。
【作成】2025年12月
