【お問合せ】

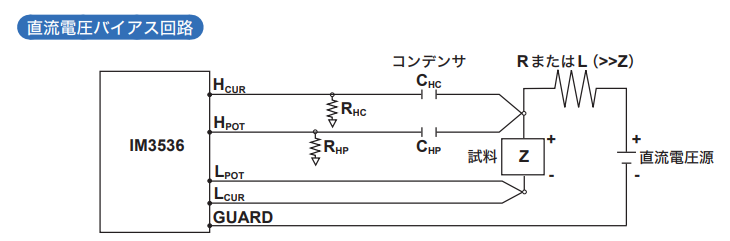

LCRメータIM3536の取扱説明書の付録5「直流電流バイアスの印加方法について」の参考回路で出力抵抗「Rhc」と「Rhp」は機器に内蔵されているのでしょうか？
IM3536取扱説明書より抜粋
【回答】
「Rhc」と「Rhp」はLCRメータに内蔵されていません。外部に取り付けていただく必要があります。100ΩはRhcではなく、LCRメータ本体内部にある出力抵抗になります。
チョークコイルのDCバイアス測定用にはDCバイアス電流ユニット9269-10をご用意していますのでご検討をお願いいたします。
※DCバイアスユニット用のDC電源はお客様にてご用意ください。
以下ユーザーズガイドもご参照ください。
「インピーダンス測定の手引き」
※ダウンロードには「my HIOKI」への登録とログインが必要です。
