【クランプ電力計】インバータの二次側の測定はできますか？

【お問合せ】
クランプ電力計PW3360で、インバータとモータの間で計測したが、想定されるような測定値が出ません。

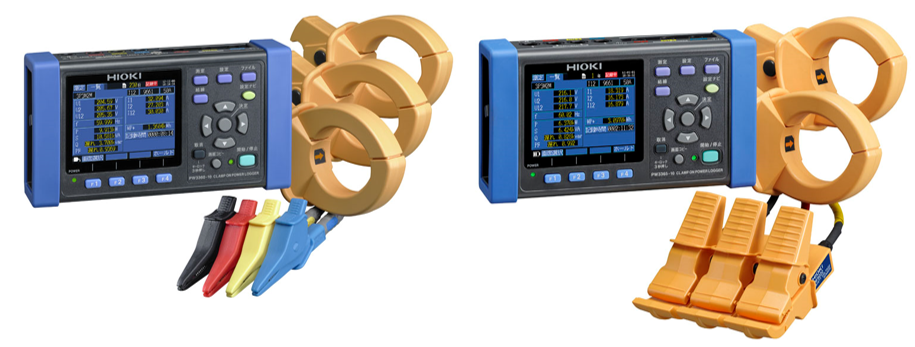

PW3360/PW3365

【回答】
PW3360、PW3365、3169は商用周波数（50/60Hz）専用のため、インバータの二次側では測定できません。

基本周波数40~70Hz、キャリア周波数20kHzまでのインバータであれば、電源品質アナライザPQ3198で測定することができます。
また、インバータ二次側を高確度に測定するにはパワーアナライザPW8001、PW6001、PW3390をお勧めいたします。

PW3390/PW6001/PW8001

こちらのユーザーズガイドもご参照ください。
「サイクル制御／位相制御／インバーターの電圧・電流・電力測定」

※ダウンロードには「my HIOKI」への登録とログインが必要です。
※3169は2021年9月に廃止となっております。

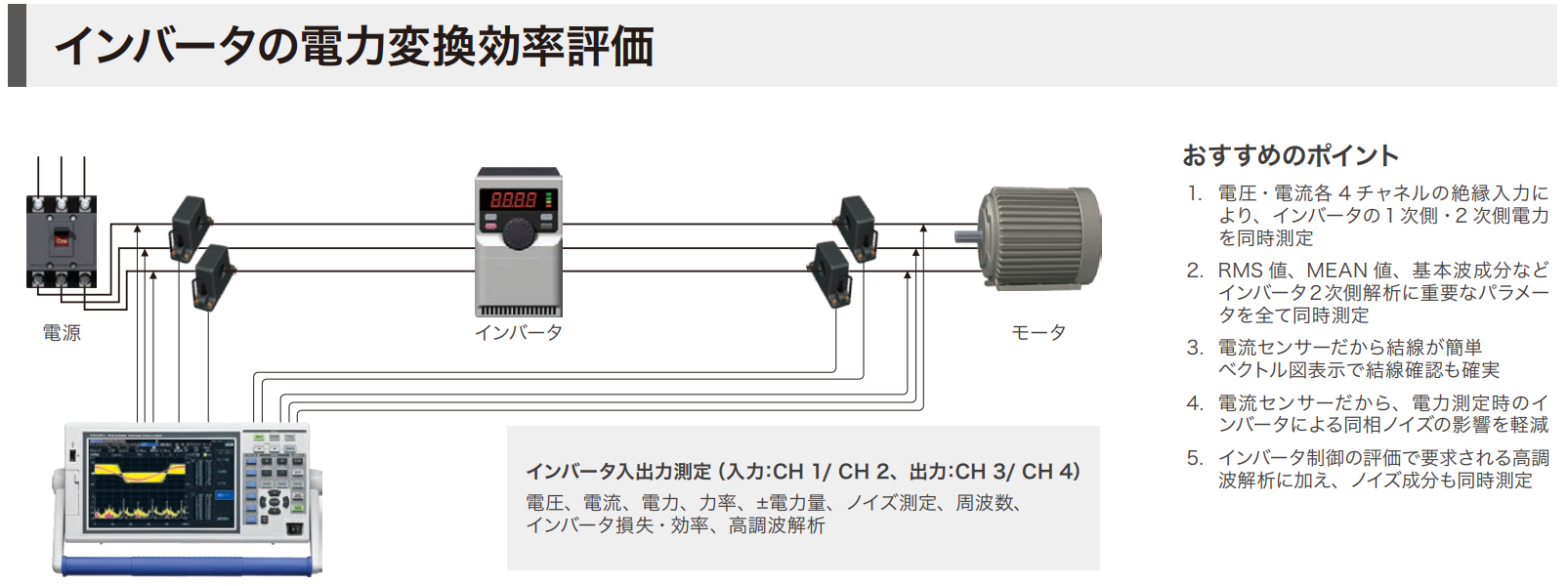

PW3390カタログより抜粋

※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
