【お問合せ】
カタログの仕様にある確度の計算方法を教えてください。
【回答】

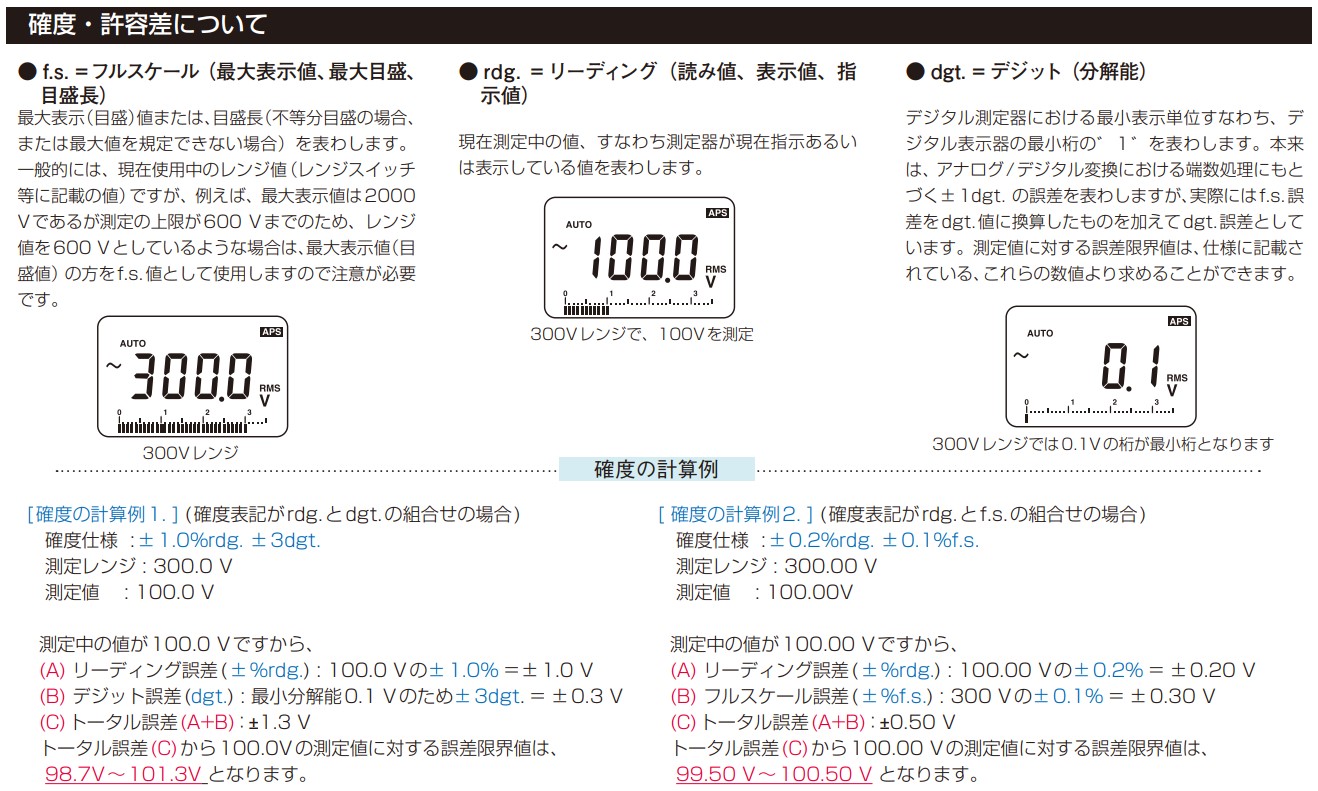

測定器の確度・許容差は「f.s.」「rdg.」「dgt.」などで規定されています。
- 「f.s.」：フルスケール 最大表示（目盛）値または、測定レンジを表します。
- 「rdg.」：リーディング 現在測定中の値、すなわち測定器が表示している値を表します。（読み値）
- 「dgt.」：デジット デジタル測定器における最小表示単位すなわち、デジタル測定器の最小桁の“1”を表します。（最小桁の1カウント）
確度の上下限値は、各々の確度計算値を加算して求めます。
＜計算例＞
確度仕様：±1.0％rdg.±3dgt.
測定レンジ：300.0V
測定値：100.0V
測定値（表示値）が100.0Vですから
(1) rdg.誤差：100.0Vの1.0％=±1.0V
(2) dgt.誤差：最小分解能が0.1Vの為 3dgt.=±0.3V
(3) トータル誤差(1)+(2) ： ±1.3V ＝1.3％
トータル誤差(3)から100.0Vを測定した時の確度の下限値、上限値は98.7～101.3Vになります。
※総合カタログから抜粋
【修正】2023年2月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
