【お問合せ】
電力計と電流センサを組み合わせて使用した場合の、電力組合せ確度の計算方法を教えてください。
【回答】
有効電力および電流の測定確度は、本体の確度と使用する電流センサの確度を加算することで求められます。
有効電力・電流組合せ確度＝%rdg.確度＋%f.s.確度
■%rdg.確度=本体%rdg.確度+センサ%rdg.確度
■%f.s.確度=本体設定レンジ%f.s.確度+ （センサ定格/電流レンジ） ×センサ%f.s.確度
電力計本体とセンサ組合せの組合せ確度が規定されていない場合は上記を元に算出してください。

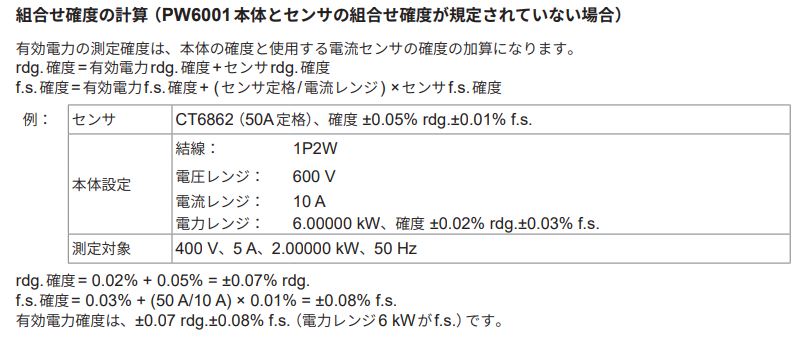

以下に参考例として、PW6001との組合せ確度計算式を掲載します。
PW6001取扱説明書より抜粋

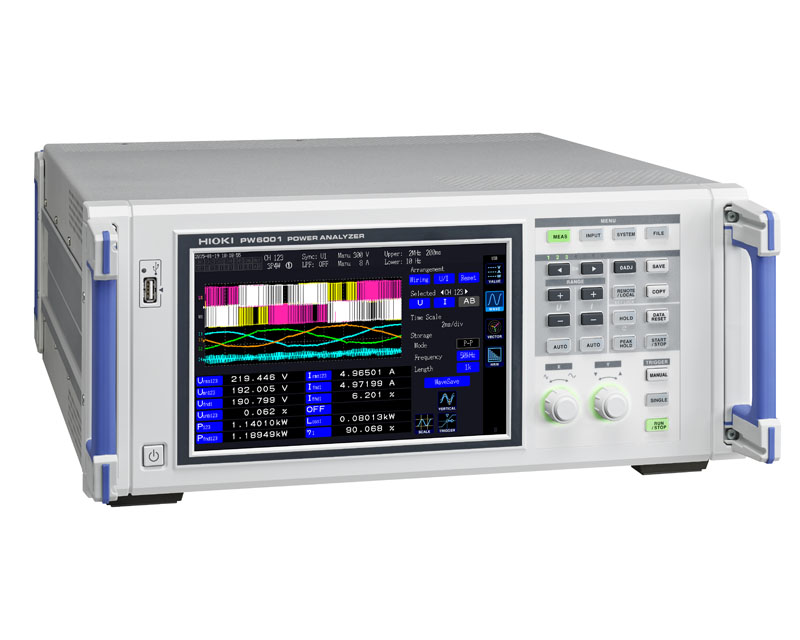

PW6001
【作成】2022年7月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
