【お問合せ】
クランプオンパワーロガーPW3360、PW3365を使用しています。有効電力を測定したところ、電力の値がマイナス(-)になっていますが、なぜでしょうか?
【回答】
クランプセンサの向きが逆になっていると思われます。クランプセンサのコア部分に矢印(→)があると思いますので、矢印(→)が電源から負荷になるように向きを変えてみてください。
また、電圧コードとクランプセンサが正しく結線されているかご確認をお願いします。
※結線が正しい場合、回生電力のときはマイナス表示になります。
※商用電源(50/60)以外ではご使用いただけません。
(インバータ2次側、高周波、低周波など)
※結線方法については各製品の取扱説明書でご確認をお願いいたします。

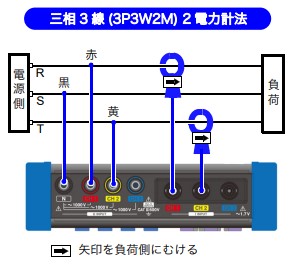

結線例(PW3360取扱説明書より抜粋)
【修正】2021年10月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
