【お問合せ】
ベクトル図から結線が正しく行えているかどうか、イメージがつきにくいです。どのように考えればよいでしょうか？
【回答】

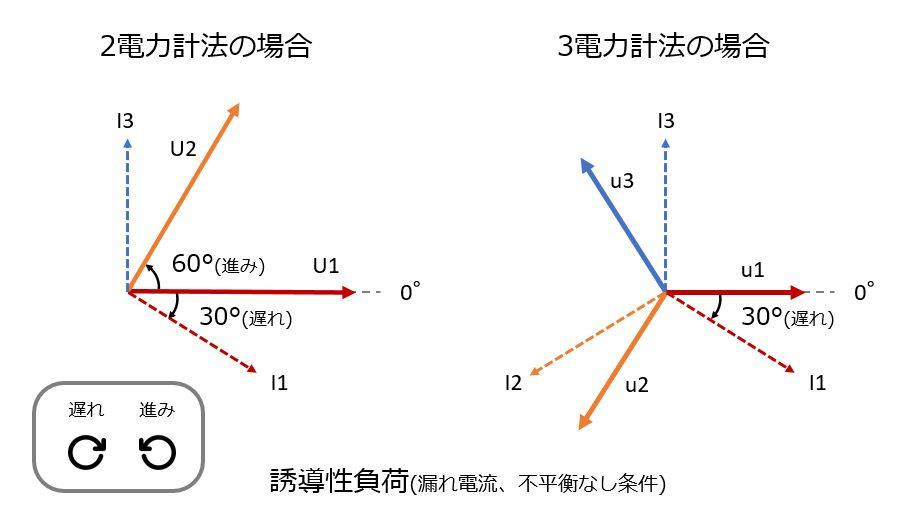

2電力計法または3電力計法で結線した場合のベクトルイメージ図を記載します。
図は一般的な誘導性負荷（不平衡、漏れなし）条件となっています。
負荷の条件によっては必ずしもこの通りでありません。
各製品取説の付録にも記載されていますので、ご確認ください。
【作成】2022年7月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
