【安全試験機器】高圧ケーブルを引き回す際の注意点

【お問合せ】

耐圧試験器などの高圧ケーブルなどの配線を、引き回す際に注意する点があれば教えて下さい。

【回答】

高圧テストリードを機器外部で延長して使用する場合、この高圧ケーブルの外皮とアースとの間の浮遊容量によってわずかな漏れ電流が発生します。これらはすべて測定誤差となりますので、高圧線を引き回す際は次の点に注意してください。

1. なるべく短距離で配線する。
2. アースや金属等の導電部との接触を極力小さくする。
3. 絶縁強化のために、絶縁チューブやスパイラルチューブ、絶縁リングなどを使用する。
4. 高電圧の配線と低電圧の配線（通信ケーブル等）は束ねない。

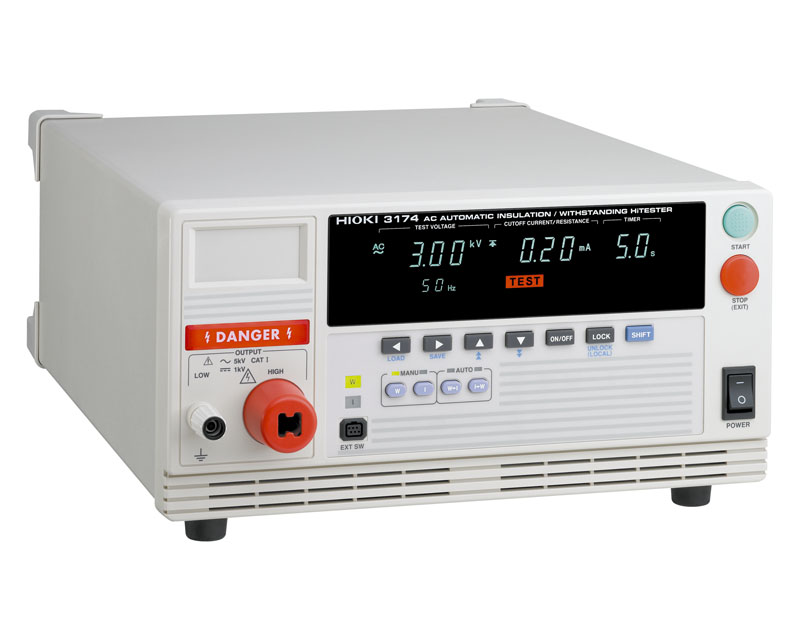

AC自動絶縁耐圧試験器 3174

【修正】2025年9月
