【お問合せ】
自動絶縁耐圧試験器3153で外部I/Oで制御したいが動作しません。今まで3158や3159を使用していましたが、そちらでは問題無く制御できました。
【回答】
3153は3158、3159と外部制御が異なります。
3153で外部I/Oを有効にするにはEXT-E信号をLoにする必要があります。

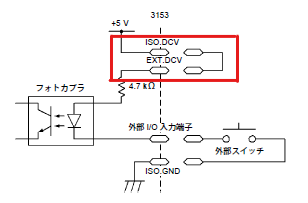

7番ピンEXT-Eと、ISO.GND（15番ピン或いは16番ピン）をショートさせてください。そうでないと、外部I/Oが有効になりません。また、リレーやスイッチで外部スタート／ストップを制御する場合は、図のようにEXT.DCVとISO.DCV間も接続してください。（下図参照）
【修正】2022年5月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
