【安全規格測定器】医用電気機器の電気安全試験

【お問合せ】
人工呼吸器や人工心肺装置、体外式膜型人工肺（ECMO）などの製造、検査をしています。漏れ電流試験（患者漏れ電流試験）や絶縁耐圧試験など安全規格に適合した測定器はありますか？

【回答】
人工呼吸器や人工心肺装置、体外式膜型人工肺（ECMO）など医療用機器の漏れ電流試験には漏れ電流試験器ST5540をおすすめしております。

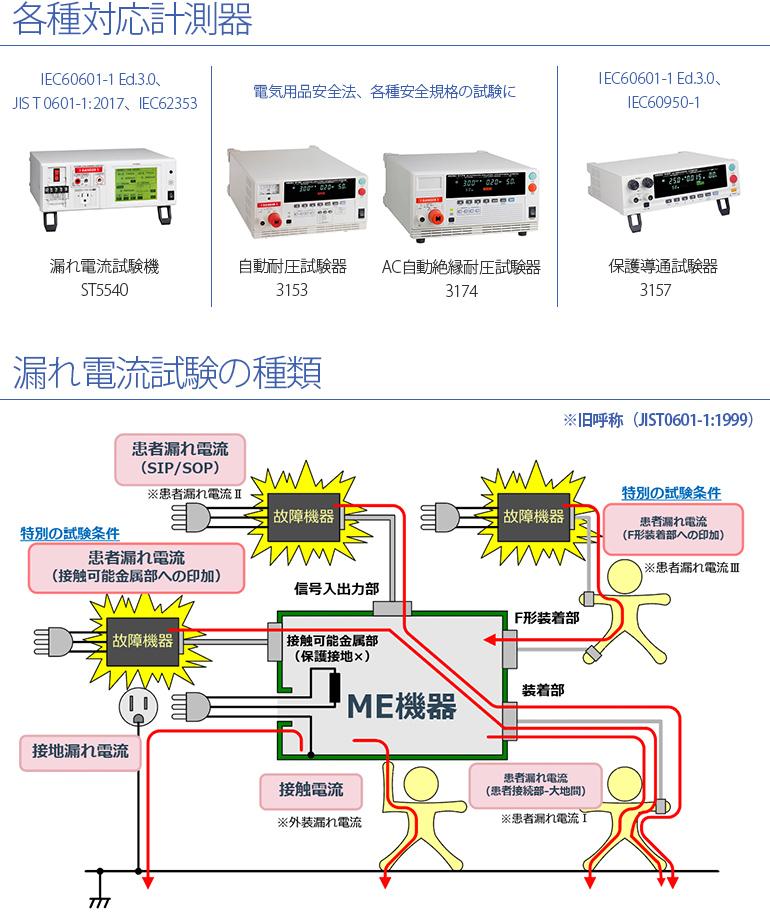

漏れ電流の種類

主な漏れ電流の種類は以下の通りです。
・患者漏れ電流
・接地漏れ電流（一般電気機器、医用電気機器）
・保護導体電流
・接触電流、外装漏れ電流（一般電気機器、医用電気機器）
・患者測定電流（医用電気機器）
・合計患者漏れ電流（医用電気機器）


以下ユーザーズガイド、アプリケーションもご参照ください。
ユーザーズガイド：「すぐにわかる医用機器の漏れ電流測定」
ユーザーズガイド：「漏れ電流試験器 ST5540, ST5541」
アプリケーション：「医用電気機器の漏れ電流測定」
※ダウンロードには「my HIOKI」への登録とログインが必要です。

その他必要な試験について
医用電気機器では保護導通試験（アース導通試験）が必須となります。併せて耐圧試験も実施されます。対応する製品は以下の通りです。

・IEC60601-1、電気用品安全法など：保護導通試験器 3157　
・電気用品安全法、各種安全規格：自動絶縁耐圧試験機 3153、AC自動絶縁耐圧試験器3174



※保護導通試験器3157は2024年12月に廃止となっております。代替製品はございません。

※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
