【お問合せ】
絶縁抵抗試験器BT5525の、STARTキーを押しても測定画面に[INFO:102]が表示され、試験を開始できない。試験を開始する方法を教えてください。
【回答】
BT5525は手動で試験する際、STOPキーとSTARTキーを使用した2段階の操作とインターロックの解除が必要です。これは、不用意な出力を避けて安全に試験を開始するためです。
※コマンドなどで試験開始を制御する場合は、インターロックの解除のみ必要です。
<対処方法>
STARTキーを押しても試験を開始できない場合は、以下の方法を試してください。
-

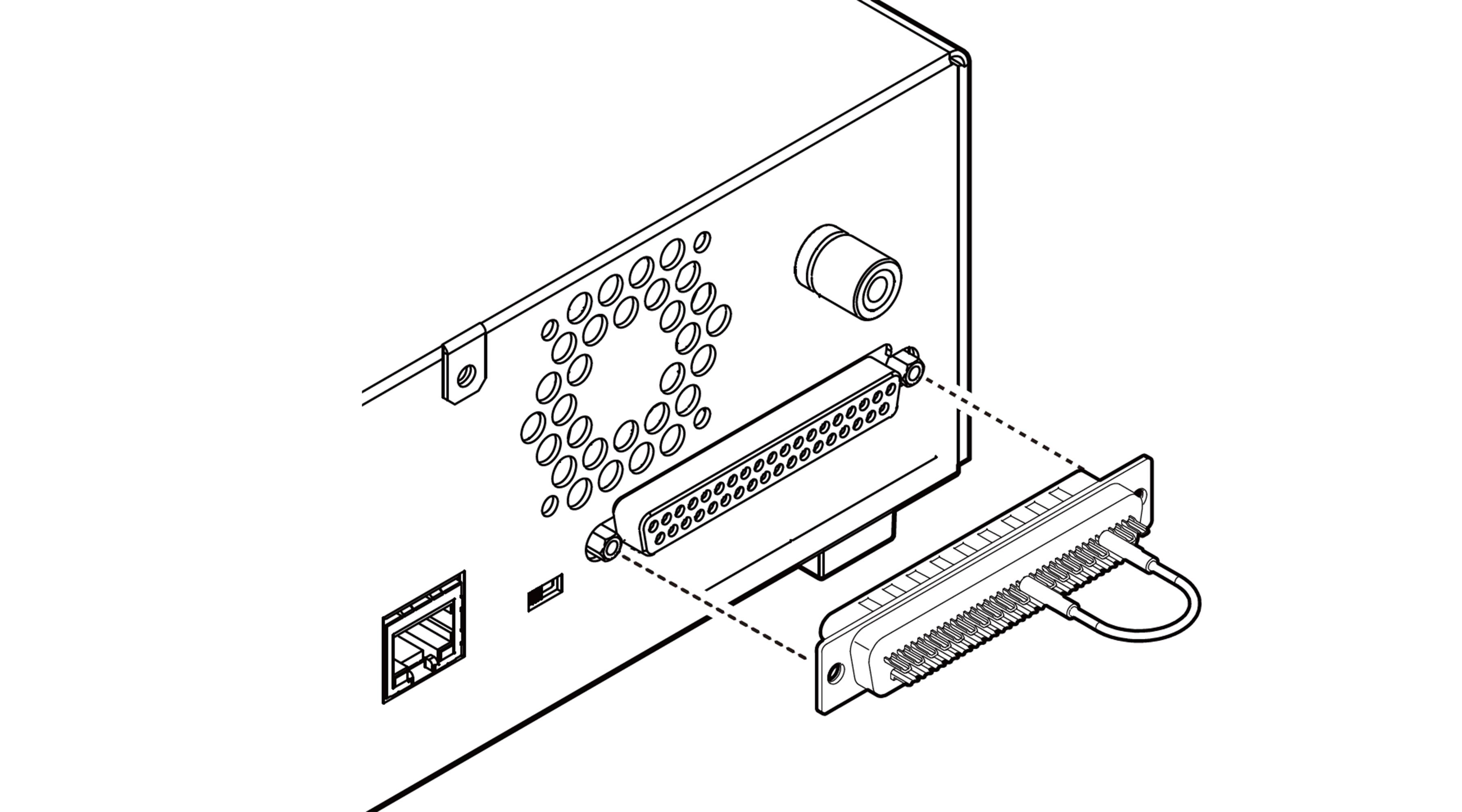

BT5525に付属のEXT. I/Oインターロック解除ジグを本器のEXT.I/Oコネクターに接続することで、インターロック状態を解除する。
※EXT. I/Oインターロック解除ジグは、EXT.I/Oの3番ピン(INTERLOCK)と9番ピン(ISO_COM)がショートされています。(下図) - STOPキーを押して測定画面に[READY]が表示されている間(1秒間)にSTARTキーを押して試験を開始してください。(ダブルアクション)
【修正】2022年10月
※お客様から計測に関するお問い合わせのあった内容で、他の皆様にも参考になる情報を公開しています。
※詳細につきましては取扱説明書、製品カタログ等を参照していただきますようお願い申し上げます。
